Patch Panel

Tổng quan về Patch Panel và vai trò trong hệ thống mạng

Patch Panel (hay thanh đấu nối mạng) là thiết bị hạ tầng không thể thiếu trong các phòng máy chủ, tủ rack hạ tầng mạng văn phòng và gia đình. Thiết bị này đóng vai trò trung gian giúp quản lý, tập trung toàn bộ các đầu cáp mạng LAN đi từ các phòng ban, thiết bị đầu cuối về một vị trí cố định. Việc sử dụng thanh đấu nối không chỉ giúp hệ thống dây cáp trở nên gọn gàng, thẩm mỹ mà còn bảo vệ các đầu cáp cố định khỏi nguy cơ gãy gập, hao mòn do cắm rút thường xuyên.

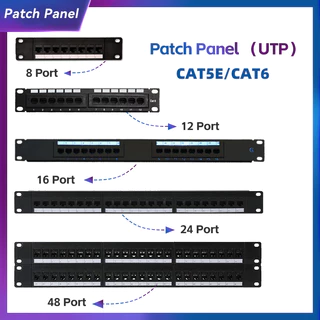

Trên thị trường hiện nay, thanh đấu nối mạng rất đa dạng về chuẩn kết nối (Cat5e, Cat6, Cat6A), số lượng cổng (10 cổng, 12 cổng, 16 cổng, 24 cổng), kiểu dáng (chuẩn 19 inch cho tủ rack chuẩn, tủ mini 10 inch, dạng treo tường Wallmount) cũng như tính năng chống nhiễu (UTP không che chắn hoặc FTP chống nhiễu). Tùy vào quy mô hệ thống và ngân sách, người dùng có thể lựa chọn thiết bị nguyên bộ hoặc dạng khung gắn nhân mạng (Keystone) tháo rời.

Tiêu chí quan trọng để chọn mua Patch Panel phù hợp

Để xây dựng một hệ thống mạng ổn định, dễ dàng bảo trì và tiết kiệm chi phí, bạn cần lưu ý các tiêu chí kỹ thuật sau trước khi quyết định mua sản phẩm:

• Chuẩn cáp mạng (Category): Chọn thanh đấu nối tương thích với chuẩn dây cáp LAN đang đi trong công trình. Các chuẩn phổ biến bao gồm Cat5e (tốc độ 1 Gbps), Cat6 (1 Gbps - 10 Gbps ở khoảng cách ngắn) và Cat6A (tốc độ lên tới 10 Gbps chuẩn). Sử dụng đồng bộ chuẩn giúp đảm bảo băng thông tối đa của toàn hệ thống.
• Số lượng cổng kết nối (Port Density): Tùy thuộc vào số lượng nút mạng cần quản lý. Hệ thống nhỏ hoặc gia đình có thể dùng loại 10 - 12 cổng; hệ thống văn phòng vừa và nhỏ thường chọn loại 16 - 24 cổng tiêu chuẩn 1U.
• Khả năng chống nhiễu (UTP vs FTP): Trong môi trường thông thường, chuẩn UTP (Unshielded Twisted Pair) là đủ đáp ứng. Tuy nhiên, nếu hạ tầng mạng đi chung hộp kỹ thuật với dây điện lực hoặc gần các thiết bị gây nhiễu từ trường cao, bạn nên chọn loại CAT6 FTP (Foiled Twisted Pair) có lớp vỏ bọc chống nhiễu.
• Kích thước và kiểu lắp đặt: Tủ rack tiêu chuẩn sử dụng kích thước 19 inch (1U). Với các không gian hẹp, tủ rack nhỏ có thể cân nhắc loại 10 inch hoặc loại có giá đỡ treo tường (Wallmount).
• Dạng cố định hay Keystone tháo rời: Loại gắn nhân mạng rời (Keystone) cho phép linh hoạt thay thế từng cổng khi hỏng hóc hoặc phối hợp nhiều loại nhân (mạng, thoại, HDMI) trên cùng một thanh.

Bảng so sánh các mẫu Patch Panel nổi bật

Dưới đây là bảng tổng hợp các sản phẩm thanh đấu nối mạng và phụ kiện liên quan đang được phân phối trên thị trường với nhiều mức giá và thông số khác nhau:

Đánh giá chi tiết từng dòng sản phẩm

1. Thanh đấu nối chuyên dụng thương hiệu cao cấp: DINTEK 24 Port Cat5e

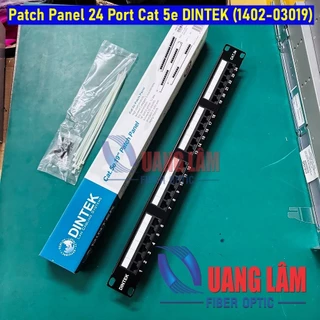

Mẫu Patch Panel 24 Port Cat 5e DINTEK (1402-03019) có mức giá 972.800 đ, hướng đến các công trình mạng đòi hỏi độ bền cao, đạt tiêu chuẩn khắt khe của các phòng server chuyên nghiệp. Thương hiệu DINTEK nổi tiếng với chân tiếp xúc mạ vàng, khả năng truyền dẫn ổn định và độ bền cơ học cao khi thao tác nhấn dây nhiều lần.

2. Giải pháp chống nhiễu chuyên sâu: Patch Panel CAT6 FTP

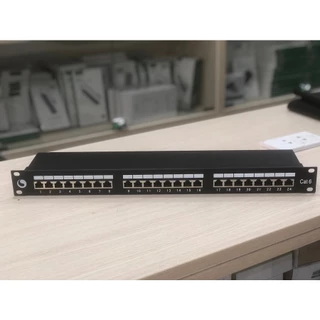

Đối với các môi trường có độ nhiễu điện từ phức tạp, sản phẩm Patch Panel 16 cổng, 24 cổng CAT6 FTP chống nhiễu với giá 730.000 đ là sự lựa chọn tối ưu. Thiết kế vỏ kim loại bọc giáp giúp triệt tiêu nhiễu chéo, bảo vệ tín hiệu truyền tải Gigabit luôn mượt mà.

3. Giải pháp mô-đun linh hoạt: ZoeRax & AMPCOM Mini

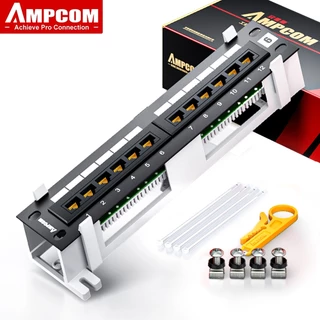

Sản phẩm ZoeRax Patch Panel 1U 24 Cổng Cat6/Cat5E/Cat5 RJ45 UTP (320.999 đ) sở hữu thanh hậu tháo rời, giúp việc quản lý dây cáp phía sau trở nên cực kỳ thuận tiện. Trong khi đó, Bảng vá 12 cổng AMPCOM Cat6A / Cat6 UTP Mini (365.156 đ) đi kèm giá đỡ Wallmount lại cực kỳ thích hợp cho các khu vực không có tủ rack lớn, cần bắt trực tiếp lên tường.

4. Giải pháp tiết kiệm cho tủ nhỏ và tự lắp ráp

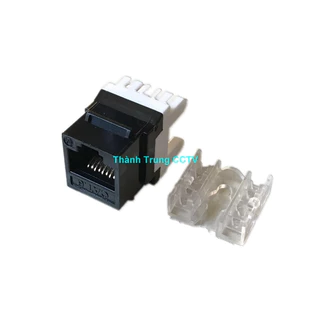

Nếu bạn sử dụng tủ rack cỡ nhỏ 10 inch, sản phẩm Thanh Đấu Nối Patch Panel Keystone 1U (10/16 Port) Tủ Rack 10 Inch với giá chỉ 59.000 đ là lựa chọn kinh tế. Bạn có thể mua kèm thêm các Nhân mạng cat6 lắp cho patch panel Commscope/AMP (29.000 đ/nhân) để tùy biến số cổng theo nhu cầu thực tế. Ngoài ra, dòng sản phẩm Thanh đấu nối cáp mạng 24 cổng cũ AMP Cat5e thanh lý (310.000 đ) cũng là một giải pháp tối ưu chi phí cho các dự án ngắn hạn hoặc ngân sách hạn chế.

Các sai lầm thường gặp khi mua Patch Panel

• Mua sai kích thước tủ rack: Chuẩn phổ biến của tủ rack hạ tầng là 19 inch. Tuy nhiên, một số hệ thống nhỏ dùng tủ 10 inch. Mua nhầm thanh 19 inch sẽ không thể lắp vừa vào tủ 10 inch và ngược lại.
• Không đồng bộ chuẩn Cat: Đi dây mạng Cat6 nhưng lại chọn thanh đấu nối Cat5e sẽ làm giới hạn băng thông chung của cả hệ thống xuống chuẩn thấp hơn.
• Bỏ qua yếu tố chống nhiễu: Mua loại UTP lắp đặt trong môi trường đi chung dây điện động lực lớn dẫn đến hiện tượng rớt gói, suy hao tín hiệu.
• Nhầm lẫn giữa khung rỗng và thanh đầy đủ: Khung gắn Keystone rỗng (như loại nhựa PETG 10 inch) chưa bao gồm nhân mạng. Nếu không đọc kỹ mô tả, bạn có thể thiếu nhân mạng RJ45 khi bấm dây.

Checklist kiểm tra trước khi đặt mua

1. Đã xác định rõ kích thước tủ rack chưa? (Tủ tiêu chuẩn 19 inch hay tủ mini 10 inch/treo tường).
2. Số lượng đường cáp mạng thực tế cần đấu nối là bao nhiêu port? (Cần tính dư 10-20% cho nhu cầu mở rộng).
3. Cáp mạng đang đi là chuẩn gì? (Cat5e, Cat6 hay Cat6A; UTP hay FTP?).
4. Bạn cần dạng liền khối bấm dây đằng sau (Punch Down) hay dạng nhân tháo rời (Keystone Jack)?
5. Đã có sẵn dao nhấn cáp (Tool nhấn mạng) hoặc kìm bấm mạng phù hợp chưa?

Câu hỏi thường gặp (FAQ)

1. Patch Panel có làm giảm tốc độ mạng LAN không?
Không. Nếu chọn đúng chuẩn cáp (như Cat6 cho mạng Gigabit) và kỹ thuật nhấn dây chuẩn xác (đúng sơ đồ T568A hoặc T568B), Patch Panel chỉ đóng vai trò nối tiếp và không làm giảm tốc độ truyền dẫn.

2. Sự khác biệt giữa Patch Panel rỗng (Unloaded) và Patch Panel đúc sẵn (Loaded) là gì?
Loại đúc sẵn tích hợp sẵn các cổng cắm RJ45 và phiến nhấn dây cố định trên thanh. Loại rỗng (Unloaded Keystone Panel) chỉ là một thanh khung có các lỗ trống, cho phép bạn tự gắn các nhân mạng Cat5e, Cat6, hoặc cổng HDMI/Audio tùy ý.

3. Làm sao để phân biệt chuẩn dây T568A và T568B trên thanh đấu nối?
Hầu hết các thanh đấu nối hiện đại đều có in sẵn nhãn màu hướng dẫn bấm dây theo cả hai chuẩn T568A và T568B ở mặt sau. Bạn chỉ cần bấm đồng bộ màu dây theo đúng chuẩn đang sử dụng trong toàn bộ hệ thống (thường dùng chuẩn T568B tại Việt Nam).
